[ Windows 98 Second Edition ]　
　PrintServer(NetBEUI)
　プリンターコネクターを使用した場合のネットワークプリンターの設定方法

　　ここでは、PLANEX 「Mini2」を使用したプリントサーバーの設定方法を説明致します。
　　プリンターは、EPSON 「LP-8200」を使用して説明致します。 ネットワークプロトコルは、「NetBEUI」を使用します。

　[ プリントサーバー用　ソフトウエアのインストール方法 ]

■ PLANEXホームページ 「Mini2」 プリントサーバー用ドライバーをダウンロードし、「mini2_100.exe」ファイルを解凍します。

▲ Page Top

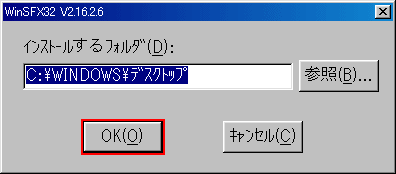

■ 「WinFX32 V2.16.2.6」画面が表示されましたら、解答するフォルダー名を確認して 「OK(O)」ボタンをクリックします。

▲ Page Top

■ 「MINI2_~1」フォルダーが表示されましたら、 「MINI2_~1」フォルダーをダブルクリックします。

▲ Page Top

■ 「Setup」アイコンが表示されましたら、ダブルクリックします。

▲ Page Top

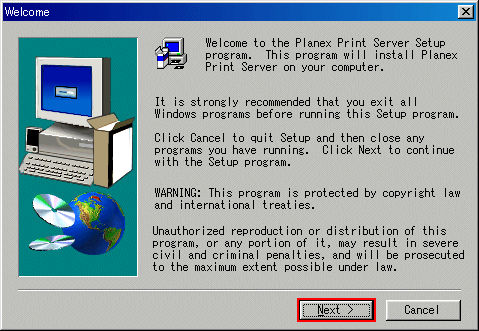

■ 「Welcom」画面が表示されましたら、「Next >」ボタンをクリックします。

▲ Page Top

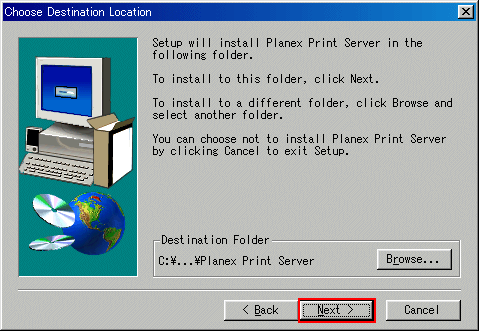

■ 「Choose Destination Location」画面が表示されましたら、「インストール先」の確認をしてから「Next >」ボタンをクリックします。

▲ Page Top

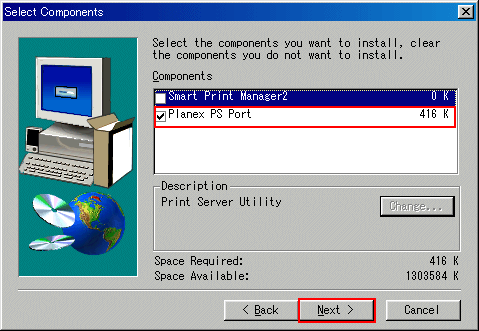

■ 「Select Componｅnts」画面が表示されましたら、「Planex PS Port」項目にチェックをして「Next >」ボタンをクリックします。

▲ Page Top

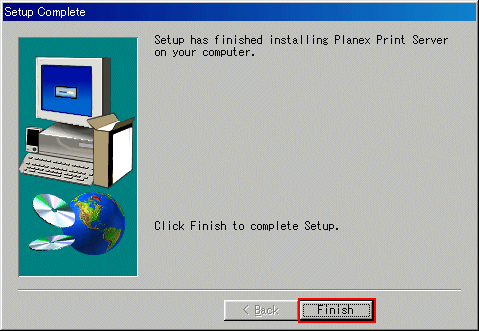

■ 「Setup Complete」画面が表示されましたら、「Finish」ボタンをクリックします。

▲ Page Top

以上がPLANEX 「Mini2」専用　ソフトウエアのインストール方法です。

　[ ネットワークプロトコルの「NetBEUI」をインストールする方法 ]

■ デスクトップ画面の「ネットワーク コンピュータ」アイコンを右クリックします。

▲ Page Top

■ 表示されたメニューより「プロパティ(R)」をクリックします。

▲ Page Top

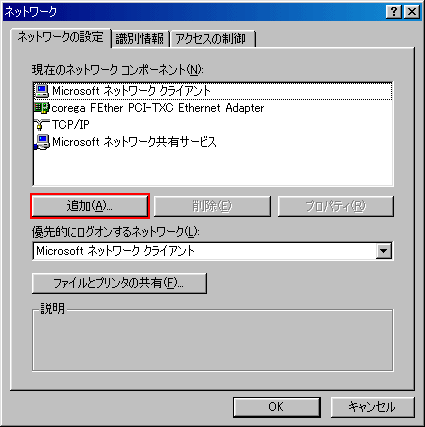

■ 「ネットワーク」画面が表示されましたら、「追加(A)...」ボタンをクリックします。

▲ Page Top

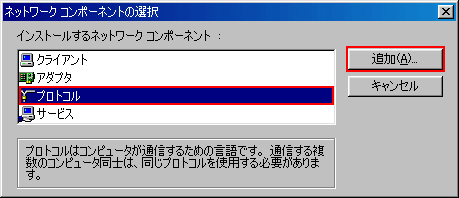

■ 「ネットワーク コンポーネントの選択」画面が表示されましたら、「プロトコル」を選択し、「追加(A)...」ボタンをクリックします。

▲ Page Top

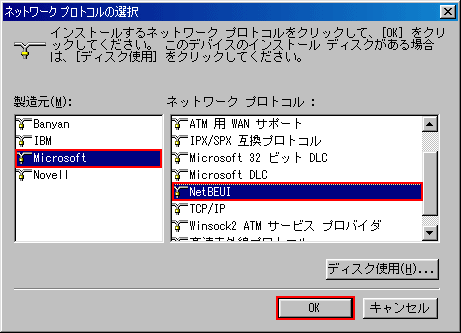

■ 「ネットワーク プロトコルの選択」画面が表示されましたら、以下の項目を確認してください。

　　 ・「製造元(M)：」項目は、「Microsoft」を選択してください。
　　 ・「ネットワーク プロトコル ：」項目は、「NetBEUI」を選択してください。

　　上記内容を確認し、「OK」ボタンをクリックします。

▲ Page Top

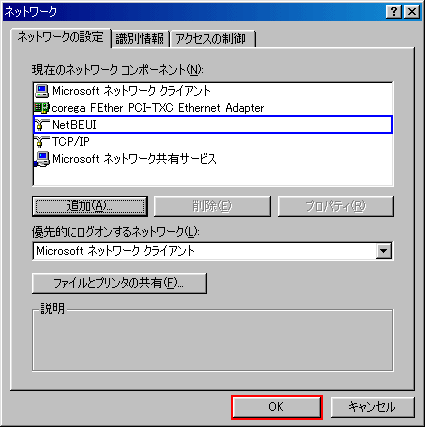

■ 「ネットワーク」画面に戻りましたら、「NetBEUI プロトコル」が表示されていることを確認してください。

　　確認が出来ましたら、「OK」ボタンをクリックします。

▲ Page Top

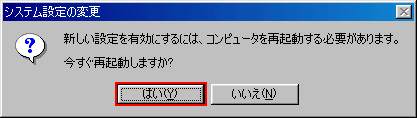

■ 「システム設定の変更」画面が表示されましたら、「はい(Y)」ボタンをクリックします。

▲ Page Top

以上がネットワークプロトコルの「NetBEUI」をインストールする方法です。

　[ ネットワークプリンターの設定方法 ]

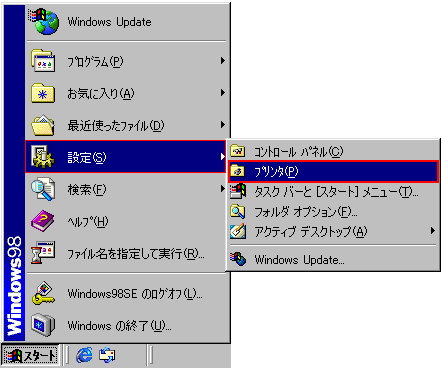

■ デスクトップ画面の「スタート」ボタンをクリックし、表示されたメニューの「設定(S)」より「プリンタ(P)」をクリックします。

▲ Page Top

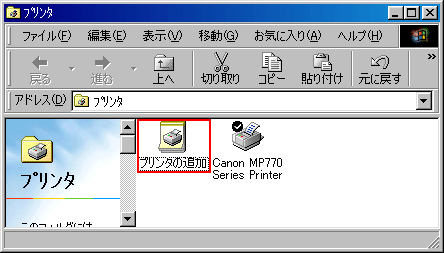

■ 「プリンタ」画面が表示されましたら、「プリンタの追加」アイコンをダブルクリックします。

▲ Page Top

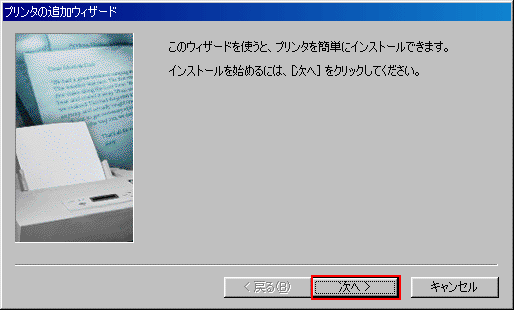

■ 「プリンタの追加ウィザード」画面が表示されましたら、「次へ >」ボタンをクリックします。

▲ Page Top

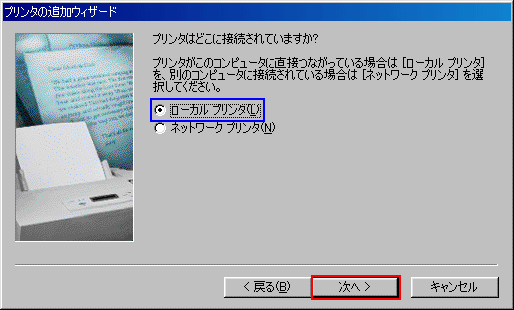

■ 「プリンタはどこに接続されていますか?」画面が表示されましたら、「ローカル プリンタ(L)」を選択し、「次へ >」ボタンをクリックします。

▲ Page Top

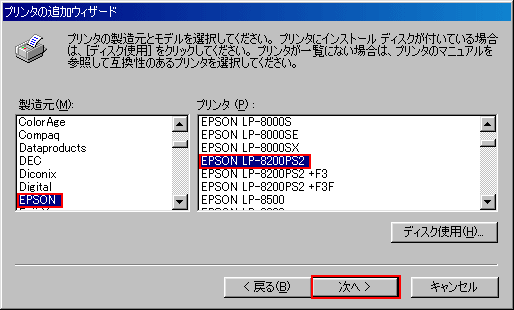

■ 「プリンタの選択」画面が表示されましたら、以下の項目を確認してください。

　　※　ここでは、EPSON LP-8200PF2 プリンタを例として説明致します。

　　 ・「製造元(M)：」項目は、該当するプリンタ メーカーを選択してください。( ここでは、EPSON を選択します。)
　　 ・「プリンタ(P)：」項目は、該当するプリンタ の機種名を選択してください。 ( ここでは、EPSON LP-8200PF2 を選択します。)

　　上記内容を確認し、「次へ >」ボタンをクリックします。

▲ Page Top

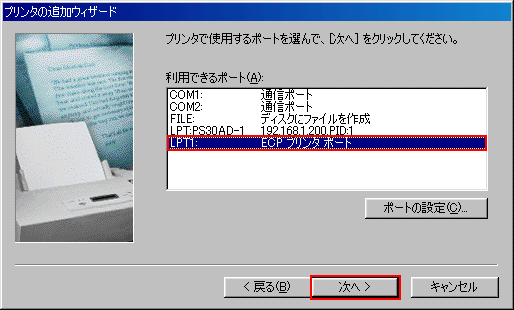

■ 「利用できるポート(A)：」画面が表示されましたら、「LPT1：ECP プリンタ ポート」を選択し、「次へ >」ボタンをクリックします。

▲ Page Top

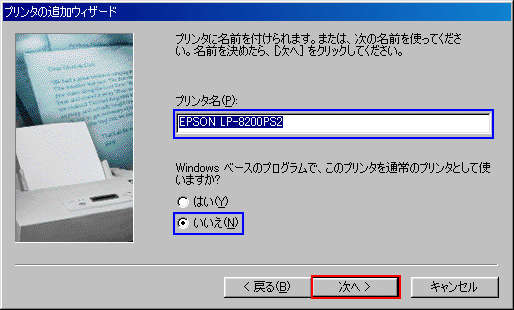

■ 「プリンタ名(P)：」画面が表示されましたら、以下の設定を確認してください。

　　・「プリンタ名(P)：」は、お客様のプリンタ名を入力してください。　　　　　　　

　　・「Windows ベースのプログラムで、このプリンタを通常使うプリンタとして使いますか?」項目は、「いいえ(Y)」を選択します。
　　　※1台目のプリンターを設定している場合は、「はい(Y)」を選択してください。

　　設定確認が出来ましたら、「次へ >」ボタンをクリックします。

▲ Page Top

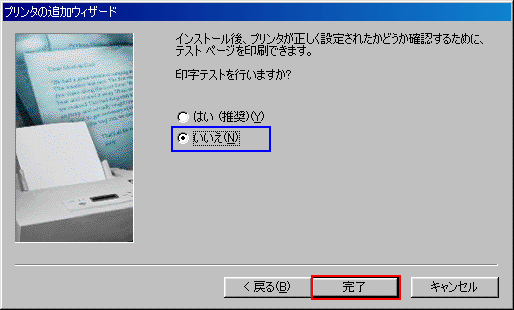

■ 「印刷テストを行いますか?」画面が表示されましたら、「いいえ(N)」を選択して「完了」ボタンをクリックします。

▲ Page Top

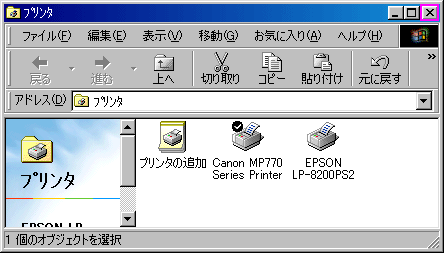

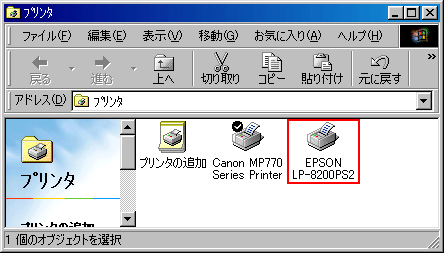

■ 「プリンタ」画面が表示されましたら、「EPSON LP-8200PF2」アイコンが表示されているか確認します。

　　確認が出来ましたら、、「EPSON LP-8200PF2」アイコンを右クリックします。

▲ Page Top

■ 表示されたメニューより「プロパティ(R)」をクリックします。

▲ Page Top

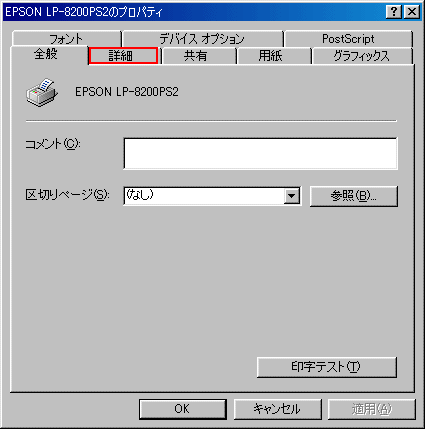

■ 「EPSON LP-8200PF2のプロパティ」画面が表示されましたら、「詳細」ボタンをクリックします。

▲ Page Top

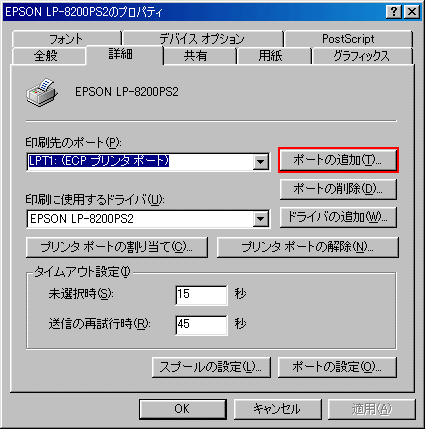

■ 「詳細」タブが表示されましたら、「ポートの追加(T)...」ボタンをクリックします。

▲ Page Top

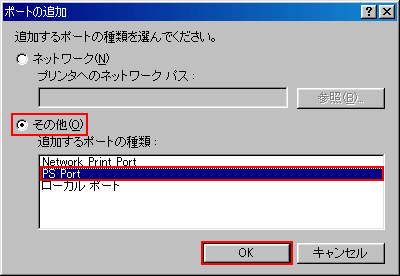

■ 「ポートの追加」画面が表示されましたら、「その他(O)」をクリックし、「追加するポートの種類：PS Port」を選択して「OK」ボタンをクリックします。

▲ Page Top

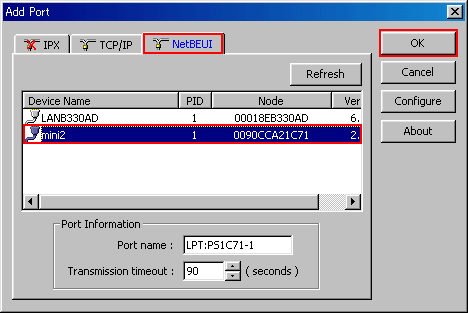

■ 「Add Port」画面が表示されましたら、「NetBEUI」タブをクリックし、「mini2」項目を選択してから「OK」ボタンをクリックします。

▲ Page Top

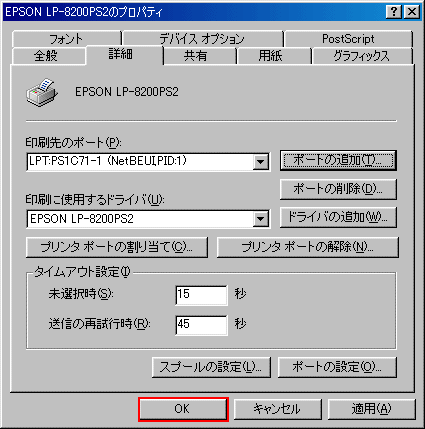

■ 「EPSON LP-8200PF2のプロパティ」画面に戻りましたら、「OK」ボタンをクリックします。

▲ Page Top

■ 「プリンタ」画面が表示されましたら、ネットワークプリンターの設定は終了です。

　　テスト印刷が実行出来ましたら、「プリンタ」画面の「閉じる」[×]ボタンをクリックしてください。

以上が「PrintServer(NetBEUI)　プリンターコネクターを使用した場合のネットワークプリンターの設定方法」です。
